Q1住宅L3富士吉田：冬と夏の日射

Q1住宅L3富士吉田（西方・天野コラボ）

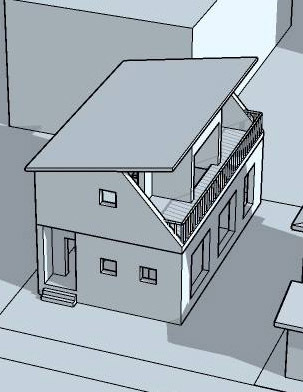

冬至の影

1階の窓は庇が無くても日射が当たらないが、

2階には日射が当たる。

2階には合計幅が4間の大きな開口部があり、

日射取得が大きい。

2階の真ん中の吹き抜けの幅二間の大窓には外付けブラインドが設置され、

日射の調整ができる。

1階の窓は庇が無くてもあっても、

冬には日射が当たらないので、

夏の日射遮蔽のため45cmの庇を設置した。

庇が長ければ、

まだ日射が欲しい4月下旬には日射が当たらない。

夏は1mの庇が日射遮蔽に有効である。

この形は初期の形です。

実施設計は玄関の位置が変わりましたが、

日射遮蔽・取得の考え方は一緒です。

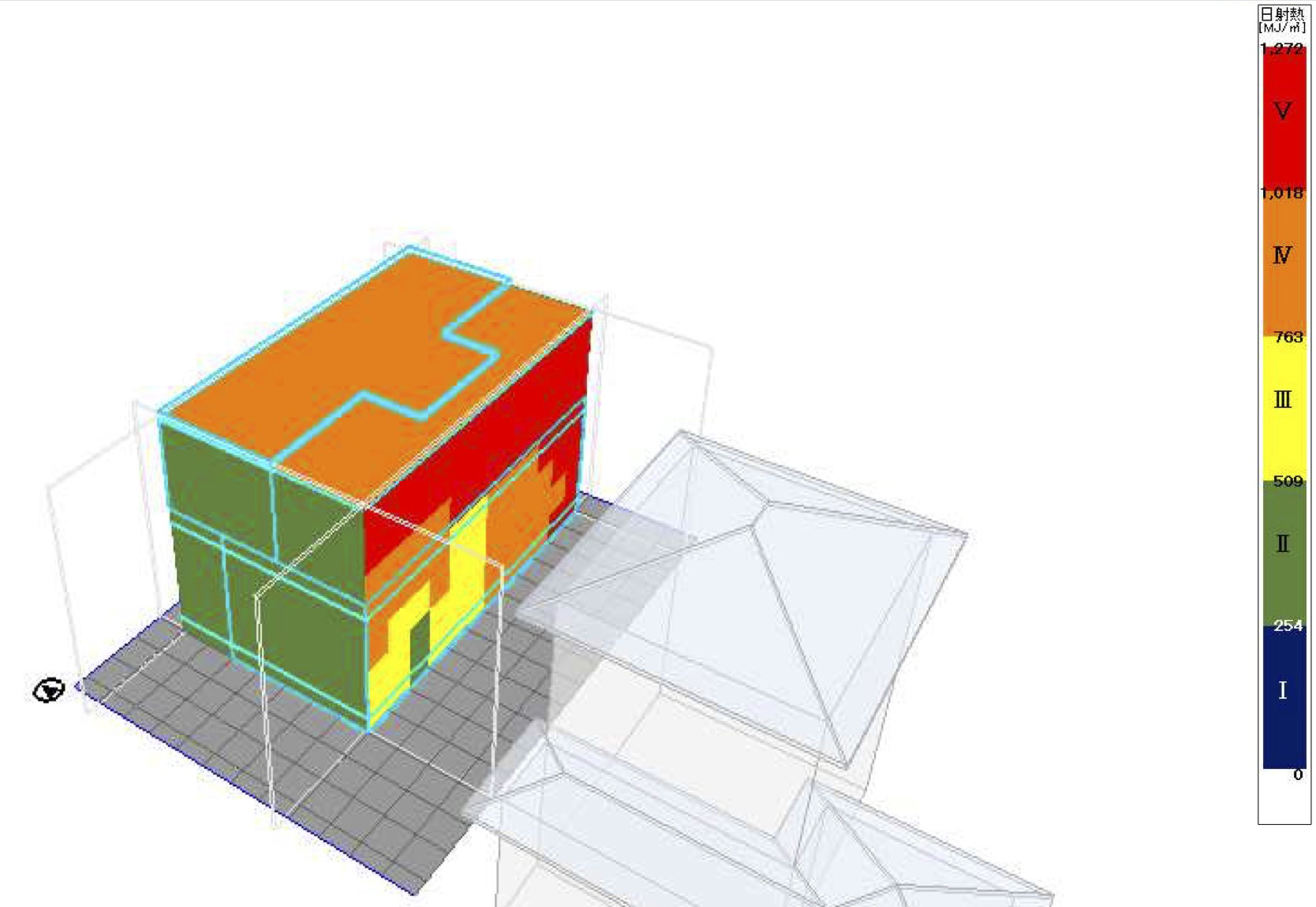

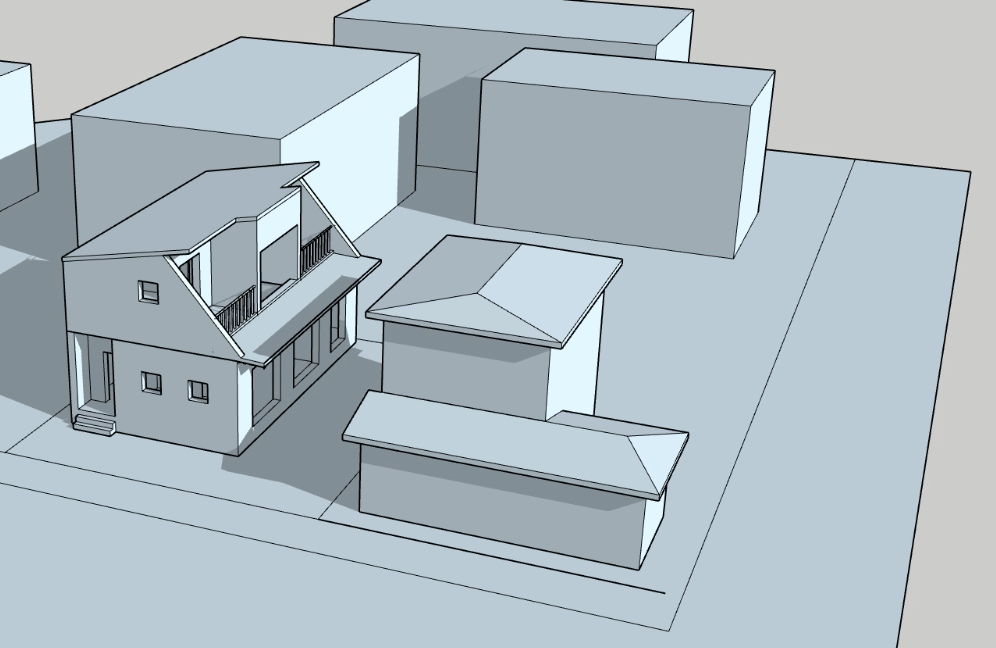

Q1住宅L2秋田0３：冬至の太陽高度

南側の建物と太陽高度が最も低い冬至の太陽高度をチエックした。

１階の窓上部にしか日射が当たらないので、

吹き抜けた２階の窓から日射を受け取る。

それは、冬至の僅かな前後であって、殆どは晴れれば日射を受けられる。

遅い昼食：五島列島の手延べうどん

遅い昼食は五島列島の「手延べうどん」でした。

ツルツルし、硬めの食感でおいしい。

地元の二ツ井のウドもおいしい。

Q1住宅L3モデル能代の庭の花

Q1住宅L3モデル能代の庭の一番先に咲いたマンサクの花。

福寿草も咲いている。

Q1住宅L2秋田02

今朝の10時に車で１時間半のQ1住宅L2本荘の現場での打ち合わせだった。

その帰りに、Q1住宅L2秋田02の現場を見た。

外壁の白い部分に外付ブラインドの収納ボックスが取り付く。

Q1住宅L2本荘

今朝の10時に車で１時間半のQ1住宅L2本荘の現場での収まりの打ち合わせだった。

Q1住宅L4富士吉田2：ネオマでL3→L4

外壁と屋根の付加断熱をネオマ100mmに変更したら、Q1住宅L3→L4になった。

この家の木製サッシ（Uw＝0.77W/m2K）はすこぶる性能が良い。

この木製サッシの素晴らしさは熱橋のΨInstallを補強することを考えられていることです。

しかし、残念ながら、ここではΨInstall分を計算していません。

Q値 ：0.78W/m2・K
UA値：0.23W/m2・K
C値 ：未(計算上は0.3)

ηAH：1.0
暖房負荷：13.8kWh/m２(20-20)
冷房負荷： 5.6kWh/m２

自然温度差：12.4

日射取得熱：502

屋根：HGW16K105mm+付加ネオマ100mm
外壁：充填HGW16K105mm+付加ネオマ100mm

基礎断熱：防蟻EPS立上120mm+底盤下100mm全面
窓 :スマートウィン（木製サッシ）
　窓全体：Uw＝0.77W/m2K→すこぶる性能が良い
　窓枠　：Uf＝0.75W/m2K→すこぶる性能が良い。木でこれほどの数値が出ます。
　ガラス：Ug＝0.54W/m2K、G ＝0.50
　さらに外枠の外側を断熱材でカバーし、熱橋のΨInstallを小さくする。

暖冷房熱交換換気システム：ローヤル電気SE200RS(熱水蒸気回収型全熱RDKR+ダクトエアコン)

エネルギーだだ漏れ

ある工務店から断熱材がセルロースファイバーなので、

防湿・気密シートを使わず、

呼吸ができる方法ですと提案された。

防湿シートは省略しても良いが、

気密はどこでとるのでしょうかと聞いた。

？？？？だった。

それで、この資料を送った。

気密を取らないと熱が写真のようにだだ漏れになり、

暖房費がベラボウにかかるよ、寒いよと伝えた。

結果、可変・調湿・気密シートを使うことにした。

資料転用先

　左上の図：新住協鎌田先生

　他のサーモ写真：東大前先生

Q1住宅L3富士吉田2：QPEXで温熱計算

Q1住宅L3富士吉田（西方+天野のコラボ）

この家の木製サッシ（Uw＝0.77W/m2K）はすこぶる性能が良い。

この木製サッシの素晴らしさは熱橋のΨInstallを補強することを考えられていることです。

しかし、残念ながら、ここではΨInstall分を計算していません。

Q値 ：0.81W/m2・K
UA値：0.25W/m2・K
C値 ：未(計算上は0.3)

ηAH：1.0
暖房負荷：18.5kWh/m２(20-20)
冷房負荷： 5.1kWh/m２

屋根：HGW16K345mm
外壁：充填HGW16K105mm+付加EPS100mm

基礎断熱：防蟻EPS立上120mm+底盤下100mm全面
窓 :スマートウィン（木製サッシ）
　窓全体：Uw＝0.77W/m2K→すこぶる性能が良い
　窓枠　：Uf＝0.75W/m2K→すこぶる性能が良い。木でこれほどの数値が出ます。
　ガラス：Ug＝0.54W/m2K、G ＝0.50
　さらに外枠の外側を断熱材でカバーし、熱橋のΨInstallを小さくする。

暖冷房熱交換換気システム：熱水蒸気回収型全熱RDKR+ダクトエアコン
