2007年 02月 07日
ジャパン建材展3:キーラム耐震開口フレーム3 |
キーラム耐震開口フレームについてもう少々説明する。
メーカー説明では
「キーラム耐震開口フレームは主に窓などの開口部に使用するBOX型と玄関・駐車場などに使用する門型の2種類を用意しています。これを図のように一般の在来工法にはめ込む(ラグスクリューボルトを打ち込む)だけで開口部を十分な強度を備えた壁と同じように扱うことが出来ます。
複雑な構造計算や特殊な技術を必要とせず、さらに部位的に使用できるのでコストも抑えることが出来ます。」
在来工法の必要な箇所に門型やBOX型のフレームを内側にそえるのだ。必要な箇所に剛性をもたせるだけで、荷重などの他の要素は在来軸組でもつ。

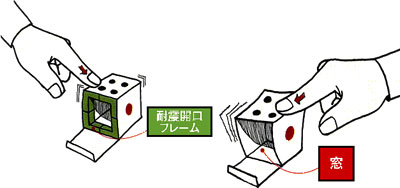

「開口部を補強した場合としない場合の強度の差は二つのサイコロを見れば一目瞭然です。さらに、開口部の位置が偏っていると建物全体のバランスが崩れ地震の際に大きくねじれてしまいますので、設計の際には細心の注意が必要です。」メーカー説明

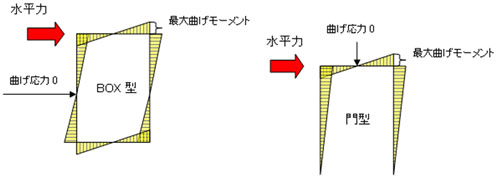

「キーラム耐震開口フレームの強さは、水平方向からの力(地震)に対して発揮されます。」「モーメント図をフレームに見立てると、地震の際フレームの角の部分(緑色の部分)に一番負荷がかかることが分かります。」メーカー説明
メーカー説明では
「キーラム耐震開口フレームは主に窓などの開口部に使用するBOX型と玄関・駐車場などに使用する門型の2種類を用意しています。これを図のように一般の在来工法にはめ込む(ラグスクリューボルトを打ち込む)だけで開口部を十分な強度を備えた壁と同じように扱うことが出来ます。
複雑な構造計算や特殊な技術を必要とせず、さらに部位的に使用できるのでコストも抑えることが出来ます。」
在来工法の必要な箇所に門型やBOX型のフレームを内側にそえるのだ。必要な箇所に剛性をもたせるだけで、荷重などの他の要素は在来軸組でもつ。
「開口部を補強した場合としない場合の強度の差は二つのサイコロを見れば一目瞭然です。さらに、開口部の位置が偏っていると建物全体のバランスが崩れ地震の際に大きくねじれてしまいますので、設計の際には細心の注意が必要です。」メーカー説明
「キーラム耐震開口フレームの強さは、水平方向からの力(地震)に対して発揮されます。」「モーメント図をフレームに見立てると、地震の際フレームの角の部分(緑色の部分)に一番負荷がかかることが分かります。」メーカー説明
