2016年 07月 12日
Q1住宅姫路:暖房 1 |
エコテクノルーフ+熱交換換気システム+エアコン暖冷房+250m3送風ファンダクトの簡易な方式です。
Q1住宅姫路は南に隣接した3階建てがあり、
南面の窓や壁には日射が当たりません。
日射遮蔽が当たるのは屋根面だけです。
そこで工夫をしました。
新たな設備は
250m3の2個の送風ファンとセンサーとダクトとダンパーで、+8万円から10万円程度の追加の低価格で納まります。

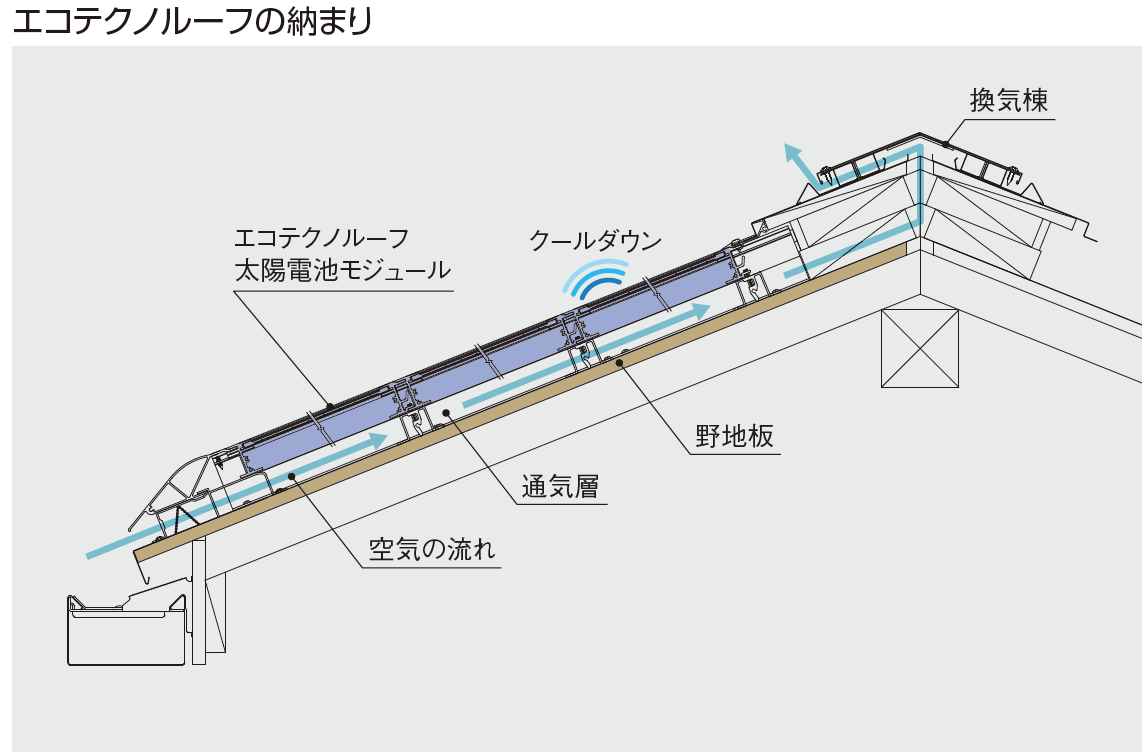

太陽光発電パネルの裏側の温度が高くなる。
その暖気を暖房に利用する。

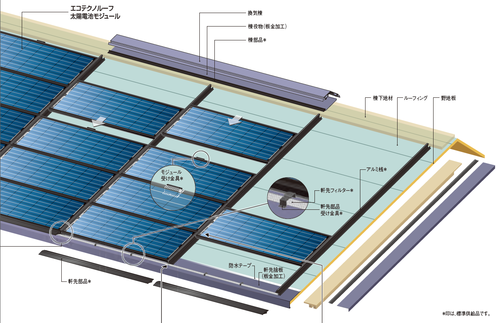

太陽光発電はタニタハウジングウェアのエコテクノルーフである。
太陽光発電パネルの裏側の通気層の温度が30℃以上になれば、
暖気がチャンバーのロフトに吸い込まれ、
大まかな各ブロックに1本のファン+ダクトから送られる。
各部屋は熱交換換気システムで排気されるので負圧になり、
上記の暖気が送られる。
屋根通気層の空気が30℃以上の場合の概念図1。
エアコンは未使用。
ロフトチャンバーの拡大図。
エアコンは未使用。
Q1住宅姫路は南に隣接した3階建てがあり、
南面の窓や壁には日射が当たりません。
日射遮蔽が当たるのは屋根面だけです。
そこで工夫をしました。
新たな設備は
250m3の2個の送風ファンとセンサーとダクトとダンパーで、+8万円から10万円程度の追加の低価格で納まります。
太陽光発電パネルの裏側の温度が高くなる。
その暖気を暖房に利用する。
太陽光発電はタニタハウジングウェアのエコテクノルーフである。
太陽光発電パネルの裏側の通気層の温度が30℃以上になれば、
暖気がチャンバーのロフトに吸い込まれ、
大まかな各ブロックに1本のファン+ダクトから送られる。
各部屋は熱交換換気システムで排気されるので負圧になり、
上記の暖気が送られる。
屋根通気層の空気が30℃以上の場合の概念図1。
エアコンは未使用。
ロフトチャンバーの拡大図。
エアコンは未使用。
